制氮機氣動閥工作原理

瑞氣ZSGP系列氣動管道閥是本公司參照美國、日本的技術資料進行自行設計、研制成功的新型的氣動執行器，主要用于空分行業的制氮設備、制氧設備及其他設備的流體輸送過程控制系統中的終端控制部件。它具有結構簡單、體積小、流量大等特點。也廣泛應用于石油、化工、冶金、輕工、醫藥、電力等工業部門的流體輸送過程的控制系統。尤其近幾年,蝶閥等其他閥門在制氮設備的故障率偏高的情況下，我公司的管道閥很好的替代了其他閥門在制氮領域的應用，憑借泄露率低,動作靈敏度高,性價比高,維護成本低等優點,取得了很好的效果,受到客戶的一致好評。

制氮機氣動閥的工作原理

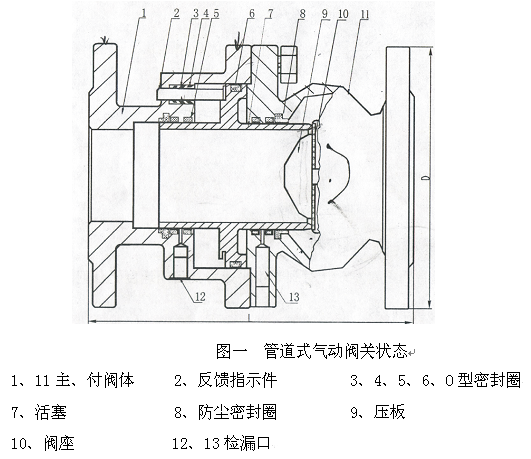

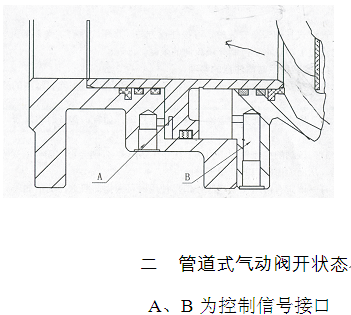

通過切換閥體上的A、B控制氣源接口處的壓縮氣體，活塞即可作直線往復運動，當A口進氣時，活塞便向副閥體靠緊，切斷流體，呈現出關閉狀態，如圖一所示：當B口進氣時，活塞向主閥體靠緊，接通流體呈現出開啟狀態，如圖二所示。

可通過反饋桿或控制氣源接口（制造時A、B口均為兩組）選擇合適的回訊器，即可將閥門的開關狀態反饋到控制室（中心）電或氣信號。

瑞氣ZSGP系列管道式氣動閥屬于先進產品，是自動化控制系統的主要管道元件之一。在管道控制介質流通上主動起切斷和接通作用。適用于水、蒸汽及弱腐蝕性氣、液體等多種介質。它具有以下優點：

         1. 構思巧妙、突破傳統設計

         2. 啟閉過程中，密封面的磨擦大小，耐磨性好

         3. 啟閉行程小

         4. 外形小巧、結構緊湊

         5. 啟閉靈活、反應迅速

         6. 指示直觀

         7. 安裝、維修方便

         8. 密封性能好

         9. 便于遠距離氣動控制

         10. 閥前后壓差波動，對閥芯不平衡力及啟閉速度無任何影響

         11. 使用壽命長

該管道氣動閥廣泛應用于石油、化工、冶金、造紙、食品等工業，能控制氣體、液體的流量、壓力、液位等有關性能參數。
